Okna PCV Veka Alphaline 90

Kategoria: Okna PCV
Producent: Veka
Dodany przez: Pointa
Cena: 681,00

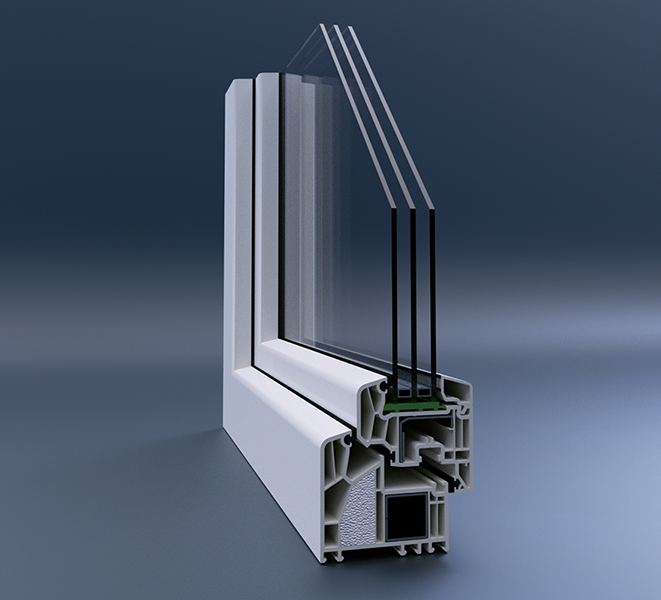

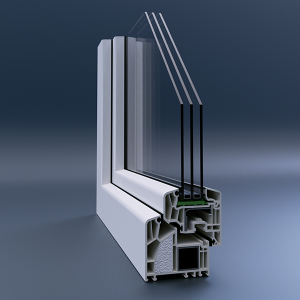

6-komorowy system o głębokości zabudowy 90 mm (szerokość ościeżnicy) zapewnia ochronę cieplną na najwyższym poziomie: przy zastosowaniu szyby standardowej (Ug=1,0 lub 1,1 W/m 2K) i ramy bez wkładki termicznej uzyskamy dla całego okna współczynnik przenikania ciepła Uw=1,1 do 1,2 W/m2K. W wariancie z zespoleniem trójszybowym (Ug=0,7 W/m2 K) i wkładką termiczną współczynnik przenikania ciepła dla całego okna wynosi Uw=0,9 W/m2K, co kwalifikuje konstrukcję do zastosowania w domach energooszczędnych (pasywnych) i przy termomodernizacji. Możliwość zastosowania oszklenia o grubości od 24 do 50 mm w układzie dwu- lub trójszybowym. Grubość ścianek zewnętrznych profila spełniająca najwyższe standardy RAL - Klasa A (PN-EN 12608). Potrójny układ uszczelek z uszczelką środkową zapewniający doskonałą szczelność, izolację akustyczną i izolację cieplną. Estetyczne, szare uszczelki mocowane fabrycznie w trakcie procesu ekstruzji, możliwe do łączenia ze sobą poprzez zgrzewanie. Uszczelki zewnętrzne z powierzchniami ukierunkowanymi, jak profile, ze spadkiem 15 stopni, dają doskonałą ochronę przed niekontrolowaną wymianą powietrza i znakomicie odprowadzają wodę oraz zanieczyszczenia. Sprawdzone wzmocnienia stalowe znane z profili 70-milimetrowych firmy VEKA, zapewniające doskonałą stabilność statyczną i długookresową funkcjonalność. Wzornictwo o klasycznej optyce i wyważonych proporcjach nawiązujące do profili ALPHLINE 90. Z uwagi na stonowany, neutralny wygląd i kontury zewnętrzne pasuje praktycznie do każdej elewacji. Profile nadają się do gięcia łuków. Niska łączna wysokość boczna profili skrzydła i ramy wynosząca tylko 118 mm zapewnia większą powierzchnię szyby i doskonałe doświetlenie wnętrza. Pewny montaż okuć w skrzydle i ramie przez kilka ścianek profila. Możliwe dodatkowe mocowanie okuć oraz montaż nośnych elementów do wzmocnienia stalowego w ramie. Wzmocnienie jest zawsze wykonane jako przekrój zamknięty. Zastosowanie tych samych okuć, jak w systemach 70-milimetrowych firmy VEKA (np. PERFECTLINE). Dostępność szerokiej palety kompatybilnych elementów łącznych i uzupełniających z 70-milimetrowych systemów profili VEKA. Projektując system Alphaline 90, położono szczególnie duży nacisk na zachowanie kompatibilności z systemem PERFECTLINE. Tak więc można stosować te same wzmocnienia stalowe, uszczelki, profile podparapetowe oraz inne profile dodatkowe, np. niektóre sprzęgła. Możliwość zastosowania nowatorskiej wkładki termicznej zintegrowanego z jedną z komór profila ramy dodatkowo zwiększa i tak już bardzo dobrą izolacyjność cieplną.

Sprawdzone wzmocnienia stalowe zapewniające doskonałą statykę, długookresowe zachowanie funkcji okna oraz bezpieczeństwo antywłamaniowe. W ramie znajduje się komora przeznaczona na wzmocnienie stalowe zamknięte, natomiast w skrzydle - na wzmocnienie otwarte podwójnie sfalcowane (rozwiązanie wyjątkowe w technice okiennej). Możliwość budowy skrzydeł o szerokości do 1500 mm bez dodatkowych zabezpieczeń. Wzornictwo o klasycznej optyce i wyważonych proporcjach. Stonowany, neutralny wygląd i kontury zewnętrzne pasują praktycznie do każdej elewacji. Profile nadają się do gięcia łuków. Możliwość zastosowania jednego z trzech rodzajów szprosów: wewnętrznych, zewnętrznych naklejanych lub dzielących konstrukcję okna.

Łagodnie zarysowane kształty profilu i niższa wysokość konstrukcji pozwala na lepsze doświetlenie mieszkania. Dwupowierzchniowe uszczelki zamocowane ze spadkiem 15 stopni licują się z profilem i gwarantują doskonałe odprowadzanie wody dodatkowo specjalna uszczelka z komorą chroni przed przenikaniem wilgoci i powietrza. Grubość ścianek profila odpowiada normom RAL. Idealnie gładkie powierzchnie z tworzywa całkowicie odpornego na oddziaływanie czynników atmosferycznych i starzenie się, nie wymagające malowania. Specjalna konstrukcja wzmocnienia skrzydła gwarantuje idealną statykę i bezpieczeństwo. Dodatkowe użebrowanie ramy zapewnia stabilne zamocowanie zaczepów okuciowych. Doskonałe odprowadzanie wody zapewnia specjalna konstrukcja przedniej komory ramy. Układ trzech uszczelek (zewnętrznej, środkowej i wewnętrznej) doskonale izoluje hałas, wilgoć, zimno i przeciągi. Uszczelka środkowa jest solidnie zamocowana do ramy.

Możliwość zastosowania oszklenia o grubości od 8 do 54 mm bez konieczności użycia dodatkowych profili. Grubość ścianek zewnętrznych profila wynosi 3 mm (z tolerancją 0,2 mm), czyli parametr spełniający najwyższe standardy RAL Klasa A (PN-EN 12608). Układ dwóch uszczelek zewnętrznych zapewniający bardzo dobrą szczelność, izolację akustyczną i izolację cieplną. Powierzchnie uszczelek ukierunkowane ze spadkiem 15 stopni (identycznie jak profile) umożliwiają znakomite odprowadzanie wody i zanieczyszczeń.

Niska łączna wysokość boczna profili skrzydła i ramy wynosząca tylko 118 mm zapewnia większą powierzchnię szyby i doskonałe doświetlenie wnętrza. Pewny montaż okuć w skrzydle i ramie przez kilka ścianek profila, w tym okuć antywłamaniowych. W ramie możliwe dodatkowe mocowanie okuć oraz montaż nośnych elementów do posiadającego przekrój zamknięty wzmocnienia stalowego. Gładkie, łatwe w pielęgnacji i niewymagające konserwacji powierzchnie profili wykonanych z wysokogatunkowego PVC - materiału podlegającego 100% recyklingowi. Pewne osadzenie szyby w profilu na głębokość 21 mm ogranicza skraplanie się na szybie pary wodnej oraz powoduje, że okno trudniej sforsować niepożądanym gościom. Uszczelki w kolorach czarnym, szarym lub karmelowym - dopasowane do wykończenia profili - podnoszą estetykę okien. Przy zastosowaniu odpowiedniego oszklenia system umożliwia spełnienie warunków dla 6 klasy izolacji akustycznej, czyli stłumienie hałasu dochodzącego do 50 dB (np. droga szybkiego ruchu z natężeniem do 5000 pojazdów/godz.).

  • 6-komorowa budowa i głębokość 90mm zapewniają idealną izolację termiczną i akustyczną,
  • duża komora wzmocnienia daje możliwość zastosowania wzmocnień stalowych gwarantujących odpowiednią statykę,
  • 13mm przesunięcie osi rowka okuciowego od krawędzi ramy daje możliwość stosowania szerszych zaczepów, a tym samym zwiększa jego odporność na włamanie,
  • estetyczne i niewidoczne uszczelki przyszybowe,
  • gładka powierzchnia ramy ułatwia mycie i konserwację,
  • możliwość zastosowania listew przyszybowych o różnych kształtach, które umożliwiają wieloraką stylizację.
  • mocny profil o podwyższonej sztywności gwarantuje większą swobodę w projektowaniu konstrukcji okien,
  • nieskazitelna biel oraz brylantowy połysk profili zapewnia wysokogatunkowy PVC,
  • delikatne zaokrąglenia nadające profilowi nowoczesny i elegancki wygląd,
  • odporny na zabrudzenie i czynniki atmosferyczne, łatwy w utrzymaniu czystości,
  • szkło neutralne – nie daje efektu tzw. "brudnych firan",
  • przy zastosowaniu pakietu 3-szybowego o współczynniku U=0.7 Wm2K możesz zaoszczędzić nawet do 20% wydatków na ogrzewanie,
  • odpowiednią szczelność gwarantują uszczelki z EPDM,

Standardowe wyposażenie okna ALPHLINE 90

  • profil bezołowiowy,
  • wkładka termiczna w profilu,
  • okucie Winkhaus ActivPilot,
  • dwa punkty antywyważeniowe,
  • mikrowentylacja,
  • blokada obrotu klamki w pozycji uchylnej,
  • zawias z hamulcem,
  • szklenie 4/18Ar/4/18Ar/4 TPS Ug=1,0 (EN 673),
  • uszczelnienie - EPDM‚ kolor szary,
  • wzmocnienie stalowe, ocynkowane zamknięte,

Zastosowane okucia w systemie ALPHLINE 90

Okucie Winkhaus ActivPilot Concept do okien uchylno-rozwieranych łączy funkcjonalność, bezpieczeństwo i wysoki komfort użytkowania. Nowoczesny design sprawia, że okucie to wyróżnia się także pod względem estetycznym, nadając oknom innowacyjny wygląd. ActivPilot Concept można stosować do wszystkich profili okiennych. Winkhaus ActivPilot to okucie, które wyróżnia się na rynku poprzez nowoczesny design oraz wyjątkową funkcjonalność i komfort użytkowania.

Winkhaus ActivPilot posiada popularne na rynku funkcje dodatkowe, takie jak:

  • blokada obrotu klamki,
  • mikrowentylacja,
  • zatrzask balkonowy,
  • podnośnik skrzydła,
  • osłony zawiasów w 4 kolorach: biały, brązowy, srebrny i stare złoto,

Innowacyjny system ryglowania oparty na ośmiokątnych trzpieniach w kształcie grzybka umożliwia łatwą zmianę standardu zabezpieczenia antywłamaniowego okna. W razie potrzeby można zwiększyć standard odporności okna na włamanie do klasy 1 lub 2, wymieniając zaczepy ramowe na antywłamaniowe.

System ryglujący:

  • regulacja docisku skrzydła do ościeżnicy ± 0,8 mm,
  • luz wrębowy: 12 mm (zakres stosowania od 9,8 do 14 mm),
  • ryglowanie uchylonego skrzydła w pionie lub poziomie,
  • do okien uchylno-rozwieranych z rozstawem osi wrębu do krawędzi ościeżnicy 9 lub 13 mm,
  • przylga: 18 lub 20 /21 mm,
  • maksymalny ciężar skrzydła: 130 kg,
  • duża różnorodność indywidualnych rozwiązań,

Wymiary skrzydła:

  • min. szerokość skrzydła we wrębie 350 mm,
  • min. wysokość skrzydła we wrębie 440 mm,
  • maks. szerokość skrzydła we wrębie 1725 mm,
  • maks. wysokość skrzydła we wrębie 2800 mm,
  • maks. powierzchnia skrzydła 3,0 m2,
  • stosunek szerokości do wysokości S:H ≤ 1,7,

Parametry techniczne:

Profil: profil 6-komorowy z 2 uszczelkami przylgowymi
Wzmocnienie: rama i skrzydło, stal ocynkowana od 2 do 3 mm
Liczba komór w ramie: 6
Liczba komór w skrzydle: 6
Uszczelki: przylgowe 3x EPDM (guma)
Współczynnik przenikania ciepła: rama & skrzydło Uf = 1,0 W/m2K
Głębokość zabudowy ramy: 82 mm
Max. szerokość przeszklenia: 54 mm
Min. szerokość przeszklenia: 24 mm

Parametry dla okna referencyjnego:

Wartość U okna: 1200x1500
Parametry pakietu: Ug = 0,4 W/m2K --> Parametry okna: Uw = 0,71 W/m2K
Parametry pakietu: Ug = 0,7 W/m2K --> Parametry okna: Uw = 0,92 W/m2K
Parametry pakietu: Ug = 1,1 W/m2K --> Parametry okna: Uw = 1,19 W/m2K
Szpros konstrukcyjny 84 mm
Pozycja okna zamknięte, otwarte, uchylne, mikrowentylacja
Wersje kolorystyczne okien kolory laminatu zgodnie z paletą Renolit, Hornschuch, Cova, LG
Izolacja akustyczna (powierzchnia okna Max 2,7 m2 szkło 4/16/4) – R =33dB (zgodnie EN 14351-1+A1)
Przepuszczalność powietrza klasa 4 (zgodnie z EN 12207)
Wodoszczelność klasa 5A (zgodnie z EN 12208)

Odporność na obciążenie wiatrem:

okno lub drzwi balkonowe jednoskrzydłowe: – klasa C4 (zgodnie z EN 12210),
drzwi balkonowe dwuskrzydłowe: – klasa C1, klasa A2 (zgodnie z EN 12210),
okno lub drzwi, dwu-, trzy-, czteroskrzydłowe – klasa C3 (zgodnie z EN 12210),
okno wieloczęściowe Max osiem skrzydeł: –klasa A3 (zgodnie z EN 12210),

Klasa Premium
Liczba komór 6
Grubość profilu 81-90 mm
Materiał Plastik
